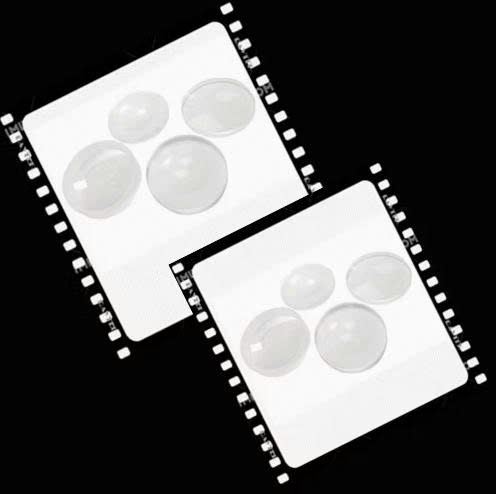

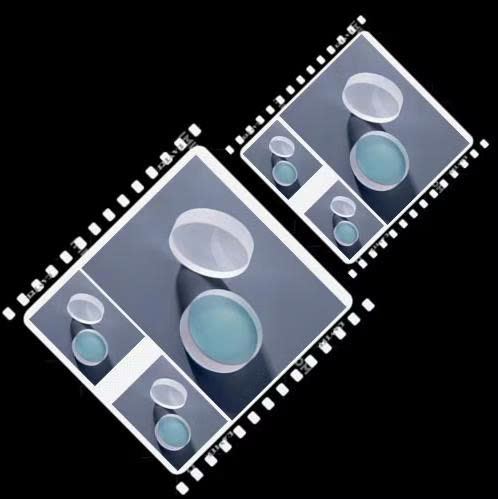

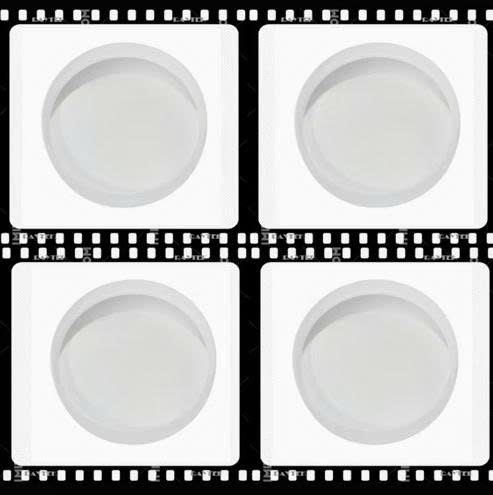

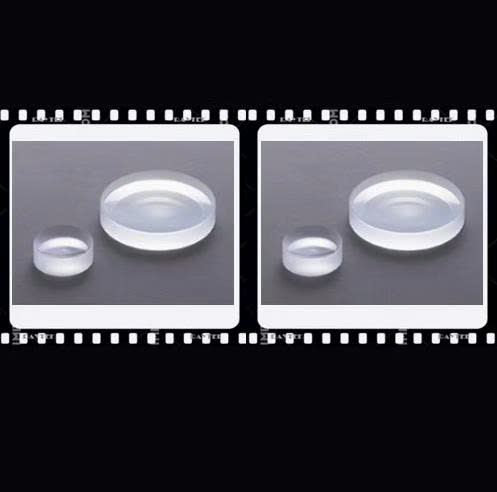

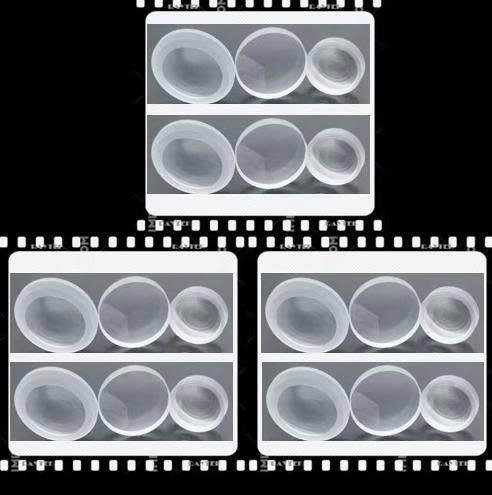

Bi-Concave (DCV) – Thấu kính Hai Mặt Lõm – Cung Cấp Theo Mọi Yêu Cầu Từ SHS MATERIAL VINA

1. Giới thiệu về thấu kính Bi-Concave (DCV)

Thấu kính Bi-Concave (Double-Concave – DCV) là loại lens có cả hai bề mặt đều lõm với độ cong âm, tạo nên tiêu cự âm và khả năng phân kỳ ánh sáng mạnh. Khi ánh sáng đi qua thấu kính DCV, các tia sáng song song sẽ bị bẻ cong ra xa trục quang, phù hợp cho các hệ thống cần điều khiển chùm tia, mở rộng chùm, hoặc tối ưu đường đi của ánh sáng trong các cụm quang học phức tạp.

Với thiết kế đối xứng hai mặt lõm, DCV mang lại hiệu suất ổn định, phân bố lỗi cầu (spherical aberration) tốt hơn so với các thấu kính lõm loại một mặt. Vì vậy, nó được sử dụng rộng rãi trong laser, máy đo, hệ thống hình ảnh, thiết bị cảm biến và các module quang chính xác.

Tại SHS Material Vina, chúng tôi cung cấp đầy đủ Bi-Concave Lens theo mọi tiêu chuẩn quốc tế, tùy chỉnh theo nhu cầu: vật liệu, kích thước, độ dày, tiêu cự, lớp phủ và độ chính xác bề mặt.

2. Ứng dụng của thấu kính Bi-Concave (DCV)

Bi-Concave Lens được ứng dụng trong các hệ thống cần phân kỳ ánh sáng hoặc tạo hình dạng chùm tia đặc biệt:

Các ứng dụng phổ biến:

• Mở rộng chùm tia laser (Beam Expander – phần phân kỳ)

• Điều chỉnh cấu hình chùm Gaussian

• Hệ thống quang học kế hợp (Optical Combiners)

• Collimator đảo chiều

• Module đo lường quang học và máy phân tích

• Thiết bị cảm biến, đo khoảng cách quang học

• Hiệu chỉnh sai số và điều khiển quang sai trong hệ lens phức hợp

Ứng dụng trong công nghiệp:

• Quang học laser cường độ thấp đến trung bình

• Thiết bị y tế & sinh học

• Hệ thống camera khoa học

• Máy chiếu ánh sáng

• Thiết bị phân tích phổ (Spectrometer)

• Hệ thống học thuật, nghiên cứu trong phòng lab

Với vai trò là một thành phần cơ bản nhưng quan trọng, thấu kính Bi-Concave giúp tối ưu hóa đường truyền quang, cân chỉnh chùm tia và hỗ trợ thiết kế bộ quang học cho nhiều ngành.

3. Tùy chọn vật liệu nền (Substrate Materials)

SHS cung cấp thấu kính DCV với đa dạng vật liệu quang học tùy theo bước sóng hoạt động, môi trường, và yêu cầu kỹ thuật.

Vật liệu thông dụng:

• BK7 / N-BK7 – truyền VIS – NIR, giá tốt, bền

• Fused Silica / JGS1, JGS2 – truyền UV – VIS – NIR, chịu nhiệt cao

• UV Grade Fused Silica – tối ưu cho hệ UV công suất cao

• CaF₂ (Calcium Fluoride) – truyền UV – IR, chịu nhiệt tốt

• MgF₂ (Magnesium Fluoride) – truyền UV sâu, độ bền cao

• ZnSe, ZnS – truyền IR, dùng cho laser CO₂ và hệ quang hồng ngoại

• Sapphire (Al₂O₃) – siêu bền, truyền tốt từ UV – IR

Ngoài ra SHS nhận cung cấp thấu kính DCV theo vật liệu đặc biệt theo yêu cầu: chalcogenide glass, IR materials, v.v.

4. Tùy chọn lớp phủ quang học (Coating Options)

Thấu kính DCV thường được phủ lớp phủ AR để giảm phản xạ và tăng truyền sáng. SHS cung cấp đầy đủ các dải lớp phủ:

Lớp phủ AR phổ biến:

• AR 400–700 nm (dải VIS)

• AR 650–1050 nm (dải camera / diode laser)

• AR 1050–1700 nm (NIR)

• AR 3–5 µm / 8–12 µm (IR cho ZnSe, ZnS)

• AR UV 193 nm / 248 nm / 355 nm

Lớp phủ đặc biệt:

• Broadband AR (BBAR) đa dải

• High Damage Threshold AR cho laser công suất cao

• Lớp phủ chống phản xạ cực thấp (Super Low Reflective)

• Lớp phủ bảo vệ môi trường (Protective Coating)

Tất cả lớp phủ được thiết kế theo yêu cầu ứng dụng của bạn.

5. Tùy chọn gia công & kích thước

SHS Material Vina nhận sản xuất mọi thông số:

Thông số gia công:

• Đường kính: φ5 mm – φ150 mm (tùy chỉnh theo yêu cầu)

• Độ dày trung tâm / biên tùy chỉnh

• Tiêu cự âm theo yêu cầu: –5 mm đến –500 mm

• Độ nhám bề mặt: 20/10, 40/20, 60/40

• Độ phẳng: λ/2 – λ/10

• Chất lượng cạnh, chamfer theo tiêu chuẩn quốc tế

SHS cung cấp OEM và ODM cho các nhà máy sản xuất thiết bị quang học, cảm biến, camera và laser tại Việt Nam.

6. Tại sao nên chọn SHS Material Vina?

• Nguồn hàng từ các nhà máy lớn tại Trung Quốc / Nhật / Hàn

• Đầy đủ chứng từ kỹ thuật, test report, drawing

• Giao hàng nhanh, giá cạnh tranh

• Nhận đặt hàng theo mẫu hoặc theo bản vẽ

• Hỗ trợ tư vấn kỹ thuật miễn phí

Chúng tôi là nhà thương mại uy tín cung cấp các sản phẩm linh kiện quang học, lớp phủ IR/AR/AF, vật liệu coating và optic components cho nhiều doanh nghiệp tại Việt Nam
